¿Qué significa PA6? Poliamida 6

¿Qué significa PA6?

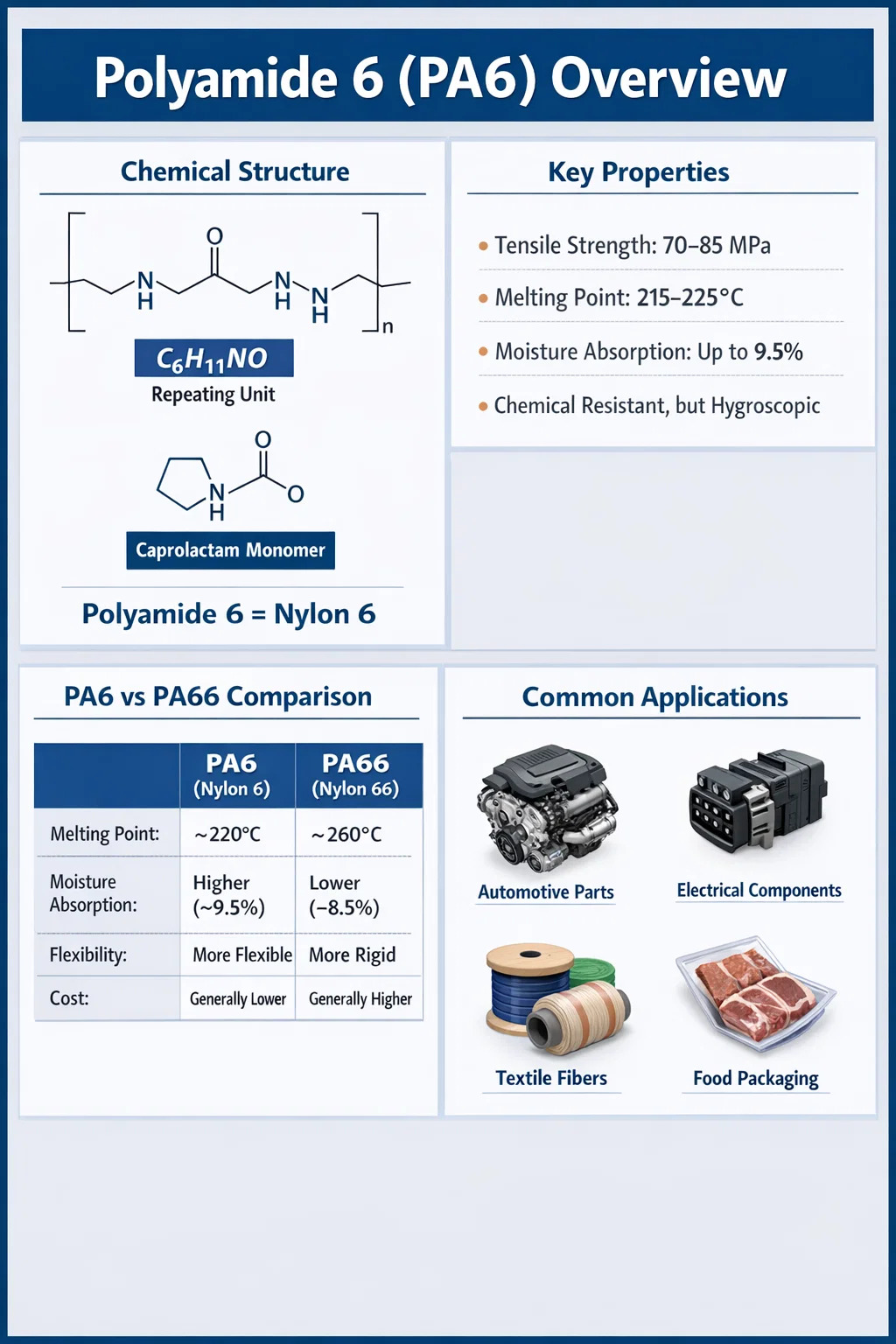

PA6 significa Poliamida 6 , un polímero termoplástico semicristalino producido por la polimerización con apertura de anillo de caprolactama. Pertenece a la familia más amplia del nailon y es uno de los plásticos de ingeniería más utilizados en el mundo. El "6" se refiere a los seis átomos de carbono en la unidad monomérica repetida derivada de caprolactama (C₆H₁₁NO). PA6 también se conoce comúnmente como Nylon 6 y ambos términos describen el mismo material base.

En contextos industriales y técnicos, PA6 y Poliamida 6 se utilizan indistintamente. Lo encontrará etiquetado como PA6 en las hojas de datos de ingeniería, como Nylon 6 en listados de productos comerciales y, a veces, como policaprolactama en la literatura científica. Independientemente de la etiqueta, todos estos nombres se refieren a la misma estructura principal del polímero definida por enlaces amida repetidos (-CO-NH-) a lo largo de la cadena del polímero.

A nivel mundial, la poliamida 6 es uno de los termoplásticos de ingeniería más consumidos. El volumen de producción anual supera 4 millones de toneladas métricas , y el material es fundamental para industrias que van desde la automoción y la electrónica hasta los textiles y el envasado de alimentos. Comprender lo que significa PA6 es sólo el punto de partida: su química, sus características de rendimiento y su comportamiento de procesamiento definen por qué se ha vuelto tan dominante comercialmente.

La química detrás de la poliamida 6

La poliamida 6 se sintetiza mediante la polimerización hidrolítica con apertura de anillo de ε-caprolactama, una amida cíclica. Este proceso difiere fundamentalmente de la poliamida 66 (PA66), que se fabrica mediante polimerización por condensación de dos monómeros separados: hexametilendiamina y ácido adípico. El origen monomérico de la PA6 le confiere una estructura de cadena más uniforme y ligeramente más flexible en comparación con la PA66.

El grupo amida (-CONH-) que se repite a lo largo de la columna vertebral de PA6 es responsable de muchas de sus características clave, que incluyen:

• Fuerte enlace de hidrógeno intermolecular, que contribuye a la rigidez mecánica y al alto punto de fusión.
• Afinidad por las moléculas de agua, lo que lleva a la absorción de humedad (higroscopicidad) que afecta la estabilidad dimensional.
• Resistencia química a aceites, grasas, combustibles y la mayoría de disolventes orgánicos.
• Susceptibilidad a ácidos y bases fuertes, que pueden hidrolizar el enlace amida.

El grado de cristalinidad de la poliamida 6 suele oscilar entre 35% a 45% , dependiendo de las condiciones de procesamiento. Una mayor cristalinidad se correlaciona con una mayor rigidez, resistencia y resistencia química, mientras que una menor cristalinidad mejora la tenacidad y la flexibilidad al impacto. Este equilibrio se puede ajustar mediante agentes nucleantes, velocidades de enfriamiento y protocolos de recocido durante la fabricación.

El peso molecular de los grados comerciales de PA6 varía considerablemente. Los grados estándar para moldeo por inyección suelen tener pesos moleculares promedio en número (Mn) en el rango de 15.000 a 40.000 g/mol , mientras que las variantes de grado de fibra y de grado de película pueden alcanzar pesos moleculares más altos para satisfacer demandas específicas de tracción y alargamiento.

Propiedades físicas y mecánicas clave del PA6

El perfil de rendimiento de la poliamida 6 la convierte en uno de los termoplásticos de ingeniería más versátiles disponibles. La siguiente tabla resume las propiedades típicas de la PA6 de grado estándar sin relleno en estado seco como moldeado (DAM):

Una propiedad que requiere especial atención es la absorción de humedad. La PA6 absorbe la humedad del medio ambiente y, en la saturación (contenido de humedad de equilibrio o EMC), las propiedades cambian significativamente. La resistencia a la tracción puede disminuir 20-30% , mientras que la resistencia al impacto y el alargamiento a la rotura mejoran. Esto significa que las piezas de PA6 probadas en estado acondicionado (húmedas) se comportan de manera muy diferente a las mismas piezas probadas inmediatamente después del moldeo (secas). Los ingenieros deben tener esto en cuenta al diseñar aplicaciones estructurales.

Comportamiento térmico

La poliamida 6 tiene un punto de fusión de alrededor de 220°C, lo que la sitúa cómodamente en el rango de los plásticos técnicos de temperatura media. Su temperatura de deflexión por calor (HDT) bajo una carga de 1,8 MPa es de aproximadamente 55 a 65 °C para grados sin relleno, pero esto aumenta dramáticamente con refuerzo de fibra de vidrio: un PA6 relleno de vidrio al 30 % puede alcanzar una HDT de 200°C o más . Esto hace que la PA6 reforzada sea adecuada para aplicaciones automotrices debajo del capó donde la exposición al calor es una realidad diaria.

PA6 vs PA66: en qué se diferencian y cuándo elegir cada uno

La poliamida 6 y la poliamida 66 son los dos grados de nailon más importantes comercialmente y se comparan con frecuencia. Si bien comparten una familia química similar, sus diferencias son importantes en aplicaciones reales.

Para la mayoría de las aplicaciones de uso general (bienes de consumo, carcasas no estructurales, fibras textiles), PA6 es la opción preferida debido a su menor costo, mejor flujo durante el moldeo por inyección y una estética de superficie superior. Para aplicaciones automotrices o industriales exigentes que requieren una exposición sostenida a temperaturas superiores a 150 °C, PA66 tiene una ventaja. Sin embargo, con paquetes estabilizadores y refuerzo de vidrio, se puede diseñar PA6 para cerrar gran parte de esta brecha de rendimiento.

Grados y formulaciones comunes de poliamida 6

La PA6 cruda y sin relleno es solo la base. El panorama comercial incluye docenas de grados modificados diseñados para objetivos de desempeño específicos. Las categorías principales son:

PA6 reforzada con fibra de vidrio

La adición de fibras de vidrio con cargas del 15%, 30% o 50% en peso transforma la PA6 en un material estructural. Un grado PA6 relleno de vidrio al 30% generalmente ofrece una resistencia a la tracción de 160–180 MPa y un módulo de flexión de 8.000 a 10.000 MPa, aproximadamente de tres a cuatro veces la rigidez de la resina base sin relleno. Esta variante reforzada es una opción estándar para soportes estructurales, cubiertas de motores, carcasas eléctricas y clips de soporte de carga en ensamblajes automotrices.

PA6 retardante de llama

Para aplicaciones eléctricas y electrónicas, los grados retardantes de llama (FR) de poliamida 6 incorporan aditivos halogenados o libres de halógenos para lograr clasificaciones UL 94 V-0 en espesores de pared específicos, a menudo tan delgados como 0,4 mm. Estos grados son fundamentales para carcasas de disyuntores, bases de relés, cuerpos de conectores y otros componentes donde se debe minimizar el riesgo de ignición de conformidad con las normas IEC 60695 y UL.

PA6 modificado por impacto

El endurecimiento del caucho mediante modificadores elastoméricos como EPDM o poliolefinas injertadas con anhídrido maleico mejora sustancialmente la resistencia al impacto a baja temperatura. Los grados de PA6 súper resistentes pueden alcanzar valores de impacto con muesca Charpy de 50–80 kJ/m² en comparación con los 5-8 kJ/m² de los grados estándar. Estas formulaciones se utilizan en artículos deportivos, carcasas de herramientas y componentes de parachoques de automóviles.

PA6 termoestabilizada

La PA6 estándar sufre una degradación oxidativa térmica por encima de 100 °C en escenarios de exposición a largo plazo. Los grados termoestabilizados incorporan sistemas estabilizadores a base de cobre o de aminas impedidas para extender la vida útil continua a temperaturas de 120 a 130 °C. Esto es relevante para los colectores de admisión de aire, los componentes del sistema de refrigeración y otras piezas cercanas a los subsistemas automotrices que generan calor.

Grados con relleno mineral y fibra de carbono

Se añaden cargas minerales como talco o wollastonita para mejorar la estabilidad dimensional, la rigidez y la dureza de la superficie a un costo menor en comparación con las fibras de vidrio. La PA6 reforzada con fibra de carbono ofrece una rigidez específica excepcional y se especifica cada vez más en aplicaciones estructurales livianas en equipos aeroespaciales y deportivos de alto rendimiento, aunque los costos de material son sustancialmente más altos.

Cómo se procesa PA6: métodos de fabricación

La poliamida 6 es compatible con una amplia gama de métodos de procesamiento de polímeros, lo que contribuye significativamente a su versatilidad comercial. La elección del método de procesamiento depende de la geometría del producto previsto y de los requisitos de uso final.

Moldeo por inyección

El moldeo por inyección es el método de procesamiento dominante para PA6 en aplicaciones de ingeniería. Las temperaturas típicas de fusión oscilan entre 240°C a 280°C , con temperaturas de molde de 60 a 100 °C utilizadas para controlar la cristalinidad y el acabado de la superficie. El secado previo es esencial: los gránulos de PA6 deben secarse hasta un contenido de humedad inferior al 0,2 % antes del procesamiento para evitar la degradación hidrolítica durante el moldeo, lo que provoca pérdida de peso molecular, defectos superficiales (extensiones, rayas) y propiedades mecánicas reducidas. El secado a 80°C durante 4 a 6 horas en una secadora deshumidificadora es una práctica estándar.

Extrusión

PA6 se extruye ampliamente en perfiles, tubos, varillas, películas y láminas. La PA6 de calidad cinematográfica se utiliza ampliamente en envases de alimentos como capa barrera, debido a sus excelentes propiedades de barrera contra el oxígeno y el aroma. Las películas multicapa coextruidas que combinan PA6 con capas de polietileno o polipropileno ofrecen soluciones de embalaje que equilibran la flexibilidad, el rendimiento de la barrera y la termosellabilidad. La película PA6 logra tasas de transmisión de oxígeno de por debajo de 30 cc·mil/100 in²·día en condiciones secas.

Hilatura por fusión para la producción de fibras

La industria textil depende de fibras PA6 hiladas en fusión (fibras de nailon 6) para calcetería, ropa deportiva, trajes de baño, alfombras y tejidos industriales. El proceso de hilado por fusión implica la extrusión de PA6 fundida a través de hileras, seguido del estirado y texturizado para lograr los valores objetivo de tenacidad y alargamiento. Los hilos de filamentos comerciales de PA6 suelen exhibir tenacidad en el rango de 4–7 g/denier , lo que los hace duraderos, resistentes a la abrasión y resistentes bajo estrés mecánico repetido.

Moldeo por soplado y moldeo rotacional

Los grados especializados de PA6 para moldeo por soplado se utilizan para producir líneas de combustible, depósitos de fluidos y componentes automotrices huecos donde se requiere la combinación de resistencia química e integridad mecánica. El moldeo rotacional con polvo PA6 se aplica en contenedores industriales y carcasas especiales, aunque esto es menos común que para los grados de polietileno.

Principales aplicaciones de PA6 en todas las industrias

El campo de aplicación de la poliamida 6 es excepcionalmente amplio. A continuación se detallan las industrias principales y aplicaciones de uso final específicas donde PA6 es un material estándar o preferido.

Industria automotriz

El sector automotriz es el mayor consumidor de PA6 de grado de ingeniería y representa aproximadamente 35–40% del consumo total de plástico de ingeniería PA6. Los componentes automotrices clave fabricados con PA6 reforzada con vidrio o termoestabilizada incluyen:

• Colectores de admisión de aire y resonadores.
• Cubiertas de motor y cárteres de aceite (en plataformas selectas)
• Carcasas del sistema de refrigeración y cuerpos de termostato.
• Soportes de pedal y guías de cable.
• Conectores de líneas de combustible y conductos de fluidos.
• Clips estructurales, casquillos de sujeción y mecanismos de manijas de puertas

La transición de la industria automotriz hacia el diseño de vehículos livianos (para mejorar la eficiencia del combustible y reducir las emisiones de CO₂) continúa impulsando la sustitución de componentes metálicos por PA6 reforzada con vidrio, una tendencia comúnmente descrita como "reemplazo de metal". Un vehículo moderno típico contiene entre 15 y 25 kilos de materiales de poliamida, con PA6 y PA66 representando la participación mayoritaria.

Aplicaciones eléctricas y electrónicas (E&E)

La PA6 de grado FR y de uso general se usa ampliamente en componentes eléctricos debido a su combinación de resistencia mecánica, estabilidad dimensional y propiedades de aislamiento eléctrico. La resistividad superficial de PA6 excede 10¹³ Ω , y su rigidez dieléctrica suele ser de 14 a 16 kV/mm, lo que lo hace muy adecuado para carcasas de conectores, carcasas de relés, bases de disyuntores, bloques de terminales y núcleos de bobinas de motores.

Aplicaciones textiles y de fibras

En términos de volumen, la fibra es en realidad la mayor aplicación de poliamida 6 a nivel mundial, consumiendo aproximadamente 60–65% de la producción total de PA6. Las fibras de nailon 6 aparecen en calcetería, ropa interior, ropa deportiva, tejidos de tapicería y alfombras. La excelente resistencia a la abrasión y la recuperación elástica de la fibra PA6 la hacen particularmente valorada en las fibras frontales de alfombras, donde compite con la PA66 y el poliéster.

Envasado de alimentos

La película PA6 es un material clave en el envasado flexible de alimentos, particularmente para carnes, quesos y alimentos procesados envasados al vacío. Sus propiedades de barrera superiores en comparación con las poliolefinas previenen la entrada de oxígeno que conduce al deterioro oxidativo, extendiendo significativamente la vida útil. Las películas para embalaje a base de PA6 también exhiben una excelente resistencia a la perforación y pueden soportar la pasteurización y el procesamiento en retorta a temperaturas de hasta 121 °C.

Bienes industriales y de consumo

PA6 se utiliza ampliamente en carcasas de herramientas eléctricas, equipos deportivos (fijaciones de esquí, accesorios de escalada, componentes de bicicletas), componentes de transportadores industriales, engranajes y casquillos, bridas y sistemas de gestión de cables, y accesorios neumáticos. Su combinación de dureza, resistencia al desgaste y maquinabilidad lo convierte en una opción práctica tanto para piezas de producción en masa moldeadas por inyección como para productos semiacabados mecanizados.

Comprender la sensibilidad a la humedad de la poliamida 6

La gestión de la humedad es uno de los aspectos más importantes en la práctica al trabajar con PA6 y afecta tanto al procesamiento como al rendimiento del uso final. PA6 es higroscópico: absorbe agua del ambiente hasta que alcanza el equilibrio con la humedad relativa circundante.

Con una humedad relativa del 50 % y 23 °C (estado acondicionado típico según ISO 1110), PA6 absorbe aproximadamente 2,5–3,0 % de humedad en peso . En plena saturación (sumergido en agua), esto aumenta aproximadamente entre el 9% y el 10%. Estos niveles de humedad influyen directamente en:

• Estabilidad dimensional: PA6 presenta un cambio dimensional (hinchazón) a medida que aumenta el contenido de humedad, con una expansión lineal de aproximadamente 0,7 a 1,0 % por porcentaje de humedad absorbida. Para componentes con ajuste de precisión, esto debe tenerse en cuenta en las tolerancias.
• Resistencia y módulo de tracción: Ambos disminuyen con la absorción de humedad, ya que el agua actúa como plastificante al romper los enlaces de hidrógeno intermoleculares.
• Resistencia al impacto: Mejora a medida que aumenta el contenido de humedad, debido al aumento de la ductilidad. El PA6 condicionado es significativamente más resistente que el DAM PA6 en pruebas de impacto a baja temperatura.
• Calidad de procesamiento: Los gránulos húmedos procesados sin un secado adecuado producen piezas con defectos superficiales, huecos, peso molecular reducido y propiedades mecánicas comprometidas.

Los ingenieros que especifican PA6 para aplicaciones estructurales siempre deben hacer referencia a datos mecánicos condicionados (con el contenido de humedad de servicio esperado) en lugar de valores en seco como moldeado para evitar sobreestimar el rendimiento en servicio.

Sostenibilidad y Reciclaje de PA6

La sostenibilidad es una dimensión cada vez más crítica en la selección de materiales, y la poliamida 6 tiene un perfil de final de vida más favorable que muchos otros plásticos de ingeniería. La PA6 se puede reciclar mecánicamente (volver a fundir y reprocesar en piezas nuevas) con cierta degradación en el peso molecular y las propiedades, particularmente después de múltiples ciclos de procesamiento. Varios programas en todo el mundo recolectan y reciclan a escala desechos industriales y PA6 posconsumo provenientes de fibras de alfombras, redes de pesca y desechos textiles.

El reciclaje químico es particularmente ventajoso para el PA6 en comparación con el PA66. Debido a que la PA6 está hecha de un solo monómero (caprolactama), se puede despolimerizar nuevamente a caprolactama pura mediante hidrólisis o glucólisis, y el monómero recuperado luego se puede repolimerizar en PA6 de calidad virgen. Esta vía de reciclaje de circuito cerrado ya está operativa comercialmente: empresas como Aquafil producen Econyl, una fibra PA6 regenerada hecha a partir de desechos posconsumo, como redes de pesca desechadas y fibras de alfombras, con una huella de carbono significativamente menor que la producción virgen.

Las evaluaciones del ciclo de vida indican que producir 1 kg de PA6 virgen requiere aproximadamente 120–130MJ de energía y genera entre 6 y 8 kg de emisiones equivalentes de CO₂. El PA6 reciclado reduce estas cifras entre un 50% y un 80% dependiendo de la ruta de reciclaje, lo que lo convierte en uno de los polímeros de ingeniería más reciclables desde el punto de vista químico.

La caprolactama de origen biológico, derivada de materias primas de origen vegetal, también se está desarrollando activamente como una ruta para reducir la dependencia de los combustibles fósiles en la producción de PA6, aunque la escala comercial sigue siendo limitada por el momento.

Limitaciones y consideraciones de diseño para PA6

Si bien la poliamida 6 ofrece una combinación convincente de propiedades, no es universalmente adecuada para todas las aplicaciones. Los diseñadores e ingenieros deben tener en cuenta las siguientes limitaciones:

• Cambio dimensional inducido por la humedad: Como se analizó, el hinchamiento higroscópico limita el uso en conjuntos de tolerancia estricta expuestos a humedad variable o inmersión directa en agua sin una compensación de diseño adecuada.
• Degradación UV: La PA6 sin modificar se degrada bajo una exposición prolongada a los rayos UV, lo que provoca tiza en la superficie, fragilidad y cambios de color. Se requieren grados estabilizados contra los rayos UV o recubrimientos protectores para aplicaciones en exteriores.
• Sensibilidad a ácidos y bases fuertes: La PA6 es atacada por ácidos minerales concentrados (HCl, H₂SO₄) y álcalis fuertes, que hidrolizan el enlace amida y provocan la escisión de la cadena. Las aplicaciones que involucran dichos químicos requieren materiales alternativos.
• Deslizamiento bajo carga sostenida: Como todos los termoplásticos semicristalinos, el PA6 presenta fluencia (deformación lenta bajo carga constante), que debe tenerse en cuenta en aplicaciones estructurales a largo plazo, especialmente a temperaturas elevadas o en estados condicionados.
• Contracción y alabeo: PA6 tiene una contracción del molde relativamente alta (0,6–1,8% para grados sin relleno y 0,3–0,7% anisotrópicamente para grados rellenos de vidrio), lo que requiere un diseño cuidadoso del molde y un control de los parámetros de procesamiento para minimizar la deformación en piezas planas o asimétricas.

Para aplicaciones donde estas limitaciones son un factor decisivo, las alternativas incluyen PA12 (menor absorción de humedad), POM (mejor estabilidad dimensional), PPS (resistencia térmica y química superior) o PEEK (rendimiento extremo pero a un costo significativamente mayor).
