¿Para qué se utiliza la PA6? Aplicaciones, propiedades y guía PA6 GF

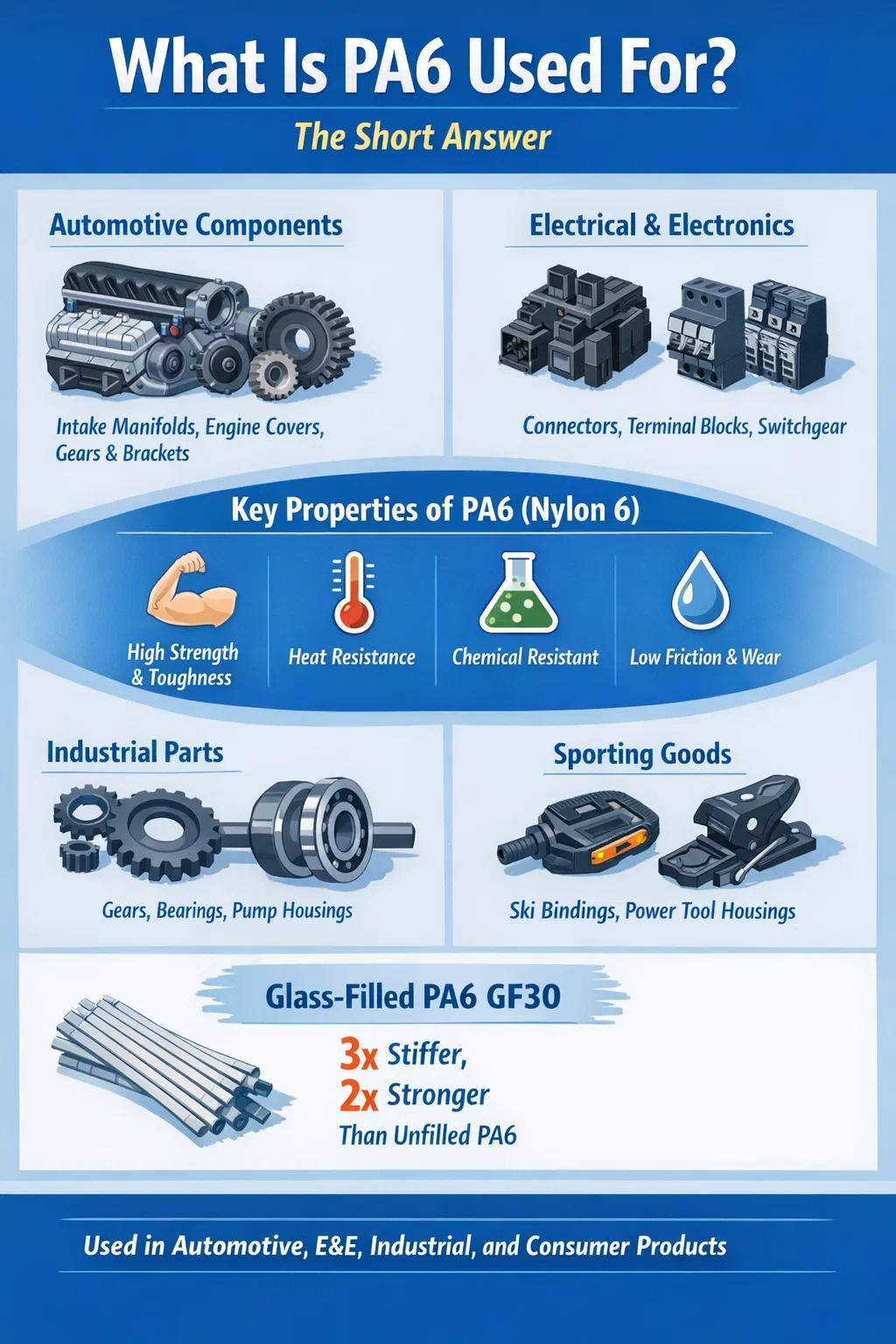

¿Para qué se utiliza la PA6? La respuesta corta

PA6, también conocida como poliamida 6 o nailon 6, es uno de los termoplásticos de ingeniería más utilizados en el mundo. Se utiliza principalmente para componentes estructurales y mecánicos que requieren una combinación de fuerza, tenacidad, resistencia química y la capacidad de moldearse en geometrías complejas. Desde piezas de motores de automóviles hasta engranajes industriales, desde conectores eléctricos hasta artículos deportivos de consumo, el PA6 aparece dondequiera que los ingenieros necesiten un material que funcione de manera confiable bajo carga, calor y ciclos de tensión repetidos.

Cuyo se refuerza con fibras de vidrio, comúnmente conocidas como Materiales PA6 GF (poliamida 6 rellena de vidrio): sus propiedades mecánicas mejoran drásticamente, lo que lo convierte en un competidor directo del aluminio fundido a presión y el zinc en muchas aplicaciones de carga. El mercado mundial de poliamida superó 6.200 millones de dólares en 2023 , y PA6 y sus grados reforzados representan una parte sustancial de esa demanda.

Este artículo explica exactamente dónde y por qué se usa PA6, cómo el refuerzo de vidrio cambia la ecuación, cómo se ven las cifras reales de procesamiento y rendimiento, y cómo seleccionar el grado correcto para su aplicación.

Propiedades principales que hacen que PA6 sea tan versátil

Antes de profundizar en aplicaciones específicas, es útil comprender por qué se elige PA6 en primer lugar. Su perfil inmobiliario es genuinamente equilibrado: no sobresale en un área a expensas de todo lo demás, que es lo que lo hace tan ampliamente aplicable.

Resistencia y tenacidad mecánicas

PA6 sin relleno tiene una resistencia a la tracción de aproximadamente 70–85 MPa y un alargamiento de rotura del 30 al 150% dependiendo del contenido de humedad. Esta combinación significa que el material puede absorber impactos significativos sin fracturarse, una razón clave por la que se usa en carcasas y cubiertas expuestas a cargas de caídas o vibraciones. Su resistencia al impacto Izod con muescas generalmente se encuentra en el rango de 5–10 kJ/m² en el estado seco como moldeado, aumentando considerablemente cuando se acondiciona al contenido de humedad de equilibrio.

Rendimiento térmico

El PA6 sin relleno tiene un punto de fusión de aproximadamente 220°C y una temperatura de deflexión del calor (HDT) de aproximadamente 65 °C con una carga de 1,8 MPa, modesta para entornos automotrices exigentes debajo del capó. Sin embargo, una vez que se añade refuerzo de fibra de vidrio, la HDT aumenta bruscamente. PA6 GF30 (30% fibra de vidrio) alcanza valores HDT de 200–215°C a 1,8 MPa, lo que abre la puerta a aplicaciones debajo del capó y otras aplicaciones de temperatura elevada que los grados sin relleno simplemente no pueden soportar.

Resistencia química

PA6 resiste una amplia gama de productos químicos: hidrocarburos, aceites, grasas, muchos disolventes y bases diluidas. Funciona bien contra gasolina, aceite de motor, líquido de frenos y agentes de limpieza, todos ellos comunes en entornos automotrices. Sin embargo, es atacado por ácidos fuertes, fenoles y agentes oxidantes, por lo que las comprobaciones de compatibilidad química son obligatorias para cualquier entorno químico húmedo.

Propiedades tribológicas

PA6 tiene una fricción inherentemente baja y una buena resistencia al desgaste contra el acero y otras superficies duras. Esta es la razón por la que los engranajes, casquillos y superficies de rodamiento fabricados con PA6 a menudo funcionan sin lubricación externa en aplicaciones de servicio liviano. El carácter autolubricante del material se debe a su estructura semicristalina y a su baja energía superficial en comparación con muchos metales.

Absorción de humedad: la variable que todos deben tener en cuenta

PA6 absorbe humedad de la atmósfera, equilibrándose aproximadamente 2,5–3,5% de contenido de agua en condiciones estándar (23°C, 50% RH) y hasta 9–10% cuando está completamente sumergido. La humedad actúa como plastificante: aumenta la flexibilidad y la resistencia al impacto al tiempo que reduce el módulo de tracción y el límite elástico. Esto no es necesariamente un defecto (el PA6 condicionado en equilibrio a menudo supera al estado seco como moldeado en escenarios de carga dinámica), pero los cambios dimensionales deben tenerse en cuenta en cualquier diseño de precisión.

Materiales PA6 GF: cómo la fibra de vidrio lo cambia todo

La PA6 rellena de vidrio, normalmente denominada PA6 GF15, PA6 GF30 o PA6 GF50 (que indica una carga de fibra de vidrio del 15 %, 30 % o 50 % en peso), representa una clase de material fundamentalmente diferente del polímero base sin carga. Las fibras de vidrio cortas que se combinan en la matriz crean una microestructura compuesta que transfiere la carga de manera más eficiente, resiste la fluencia bajo tensión sostenida y mantiene la estabilidad dimensional en un rango de temperatura más amplio.

El salto de sin relleno a GF30 triplica aproximadamente la rigidez y duplica con creces la resistencia a la tracción. Al mismo tiempo, el contenido de fibra de vidrio desplaza al polímero, lo que reduce la fracción de volumen del material que puede absorber la humedad, por lo que la estabilidad dimensional mejora sustancialmente. PA6 GF30 es el grado caballo de batalla en la mayoría de las aplicaciones estructurales y es el punto de referencia con el que se comparan otros termoplásticos de ingeniería reforzados.

PA6 GF50, aunque impresionante sobre el papel, presenta ventajas y desventajas: mayor densidad, menor resistencia al impacto en relación con GF30 y mayor anisotropía (las propiedades de dirección del flujo versus flujo cruzado divergen significativamente). Tiende a reservarse para aplicaciones donde la rigidez máxima no es negociable y los eventos de impacto no son una carga de diseño principal.

Automoción: el mercado único más grande para PA6

El sector automotriz consume más PA6 (particularmente materiales PA6 GF) que cualquier otra industria. Un solo vehículo de pasajeros moderno contiene aproximadamente 10 a 18 kg de componentes de poliamida , y PA6 y PA66 juntos representan la mayor parte. El impulso hacia el aligeramiento de los vehículos para cumplir los objetivos de emisiones ha acelerado la sustitución de piezas metálicas por conjuntos de nailon relleno de vidrio.

Componentes del motor y debajo del capó

PA6 GF30 y GF35 son los materiales elegidos para colectores de admisión, cubiertas de motores, carcasas de termostatos, carcasas de filtros de aire y tapas de extremos del enfriador de aire de carga. Estas piezas funcionan a temperaturas sostenidas de 120 a 150 °C con picos superiores a 180 °C y están expuestas al refrigerante, la neblina de aceite y los vapores de combustible. La sustitución de los colectores de admisión de aluminio por componentes PA6 GF a partir de la década de 1990 demostró un ahorro de peso de 40–60% por componente manteniendo al mismo tiempo la integridad estructural y permitiendo geometrías internas más complejas mediante moldeo por inyección que serían difíciles o costosas de fundir.

Piezas del sistema de refrigeración

Los tanques del extremo del radiador, los tanques de expansión, las carcasas de las bombas de agua y los conectores de las tuberías del refrigerante se moldean habitualmente a partir de materiales PA6 GF porque el material resiste la exposición sostenida al refrigerante de etilenglicol a temperaturas de funcionamiento sin degradación hidrolítica, siempre que se utilice el grado correcto estabilizado al calor. Los grados PA6 GF resistentes a la hidrólisis están formulados específicamente para extender la vida útil más allá de 200.000 km o 15 años.

Piezas Estructurales y Semiestructurales

Los soportes frontales (el módulo estructural detrás de la fascia del parachoques), los soportes de los pedales, las bases de las manijas de las puertas, las carcasas de los espejos y varios sistemas de soportes se fabrican comúnmente con PA6 GF30 o PA6 GF35. Estas aplicaciones exigen tanto rigidez como gestión de la energía del impacto, un equilibrio que el nailon reforzado con vidrio maneja mejor que muchos materiales de la competencia con una masa equivalente.

Componentes del sistema de combustible

PA6 se utiliza para conectores de líneas de combustible, carcasas de filtros de combustible y componentes de gestión de vapor. Su resistencia a los hidrocarburos y la capacidad de lograr tolerancias dimensionales estrictas mediante el moldeo por inyección (crítico para conexiones de combustible sin fugas) lo convierten en una opción estándar. Los requisitos reglamentarios para una baja permeabilidad en los sistemas de combustible han impulsado el desarrollo de líneas de combustible PA6 multicapa con capas de barrera, pero la capa exterior estructural sigue siendo nailon.

Aplicaciones eléctricas y electrónicas

PA6 es un material dominante en el sector eléctrico y electrónico (E&E), donde su combinación de propiedades dieléctricas, retardo de llama (en grados modificados), estabilidad dimensional y procesabilidad cubre una amplia gama de componentes.

Conectores y bloques de terminales

Los conectores eléctricos, desde conectores de mazos de cables para automóviles hasta bloques de terminales industriales, se encuentran entre las aplicaciones de PA6 de mayor volumen a nivel mundial. La precisión dimensional del material, su resistencia a la fluencia bajo las fuerzas de inserción de contactos metálicos y su compatibilidad con los procesos de soldadura (particularmente en grados termoestabilizados) lo hacen muy adecuado. Los materiales PA6 GF son especialmente comunes en conectores multipin donde la precisión del registro de las clavijas es fundamental durante la vida útil.

Disyuntores y aparamenta

Los grados de PA6 retardantes de llama (FR PA6, a menudo sin halógenos) se especifican para carcasas de disyuntores, bases de relés y componentes de aparamenta. Estas calificaciones logran Clasificaciones UL94 V-0 con un espesor de pared de 0,8 mm o 1,6 mm manteniendo al mismo tiempo la integridad mecánica necesaria para sobrevivir a eventos de arco de cortocircuito.

Gestión de cables y conductos

Los conductos corrugados, bridas y prensaestopas de PA6 son estándar en instalaciones de cableado industrial. Las bridas para cables PA6 conservan su fuerza de sujeción en un rango de temperaturas de -40 °C a 85 °C y resisten la degradación por rayos UV en grados estabilizados, propiedades que explican su ubicuidad en mazos de cables de automóviles e instalaciones eléctricas exteriores.

Carcasas para dispositivos electrónicos

Las carcasas de herramientas eléctricas, cuerpos de sensores industriales, carcasas de equipos de medición y carcasas de motores suelen estar fabricados con materiales PA6 o PA6 GF. Los grados rellenos de vidrio resisten la deformación incluso en secciones de paredes delgadas y brindan la rigidez necesaria para un ensamblaje ajustado de componentes internos como postes de montaje de PCB y funciones de retención de ajuste a presión.

Maquinaria Industrial y Componentes de Ingeniería

PA6 tiene una larga historia en maquinaria industrial precisamente porque puede mecanizarse a partir de varillas y placas extruidas, fundirse en secciones grandes o moldearse por inyección en grandes volúmenes. Cada ruta de procesamiento se adapta a diferentes escalas de aplicación.

Engranajes, levas y componentes de transmisión

Los engranajes PA6 se encuentran en equipos de oficina, electrodomésticos, máquinas industriales ligeras y sistemas auxiliares de automoción (reguladores de ventanas, ajustadores de asientos, puertas combinadas de HVAC). En valores de PV (presión-velocidad) por debajo de aproximadamente 0,1 MPa·m/s El PA6 sin carga corre contra el acero sin lubricación. Por encima de ese umbral, se recomienda el rodaje lubricado. Los engranajes PA6 rellenos de vidrio ofrecen una mayor capacidad de carga, pero sacrifican parte del carácter autolubricante del grado sin relleno y exhiben un mayor desgaste de la contracara, una compensación que debe evaluarse según la aplicación.

Cojinetes, bujes y pastillas de desgaste

La PA6 fundida (fundición de monómero) se utiliza para anillos de rodamientos de gran diámetro, rieles guía de cintas transportadoras y placas de desgaste en equipos agrícolas, mineros y de manipulación de materiales. El nailon fundido se puede producir en secciones de hasta varios cientos de kilogramos y mecanizarse con tolerancias precisas. Su coeficiente de fricción contra el acero en condiciones de funcionamiento en seco suele ser 0,15–0,35 , lo cual es aceptable para muchas aplicaciones de rodamientos de baja velocidad donde los revestimientos de PTFE de bronce o con respaldo de bronce tendrían un costo prohibitivo a gran escala.

Manejo de fluidos: bombas y válvulas

Los impulsores, carcasas de bombas, cuerpos de válvulas y accesorios de tuberías de PA6 manejan agua, ácidos suaves, hidrocarburos y productos químicos de proceso en una amplia gama de entornos industriales. La resistencia a la corrosión de PA6 en comparación con las alternativas metálicas elimina los riesgos de corrosión galvánica y reduce los ciclos de mantenimiento. Para sistemas de fluidos de mayor presión o mayor temperatura, los materiales PA6 GF reemplazan los grados sin relleno para mantener la estabilidad dimensional bajo una carga de presión sostenida.

Perfiles Estructurales y Protectores de Máquinas

Los perfiles extruidos de PA6 se utilizan para armazones estructurales en equipos de ensamblaje automatizados, efectores finales robóticos y protectores de máquinas. La rigidez específica del material (rigidez por unidad de peso) compite favorablemente con el aluminio cuando se controla el contenido de humedad. Muchos fabricantes de máquinas especifican perfiles PA6 GF para carros de rieles guía lineales y guías de cilindros neumáticos porque el material se mecaniza de manera limpia, amortigua las vibraciones y no requiere los recubrimientos de protección contra la corrosión que exige el acero.

Productos de consumo y artículos deportivos

La combinación de dureza, calidad de la superficie y capacidad de teñido del PA6 (el nailon acepta tintes fácilmente) lo convierte en una opción común en productos de consumo donde tanto la estética como la durabilidad son importantes.

• Fijaciones de esquí y hebillas de botas: los materiales PA6 GF soportan las altas cargas estáticas y dinámicas de las fijaciones de esquí mientras resisten temperaturas frías de -30 °C sin fracturas frágiles.
• Componentes de la bicicleta: los desviadores, las palancas de freno y las abrazaderas del manillar de las bicicletas de gama media utilizan PA6 GF30 para reducir el peso en comparación con el aluminio manteniendo la rigidez.
• Estructuras de equipaje y cremalleras: YKK y otros fabricantes de cremalleras dependen en gran medida del PA6 para los dientes de las cremalleras y los cuerpos deslizantes; la dureza del material y la baja fricción contra sí mismo son propiedades ideales para los mecanismos de las cremalleras.
• Herramientas eléctricas: las carcasas de taladros, los cuerpos de las sierras circulares y las protecciones de las amoladoras fabricados con PA6 GF absorben la vibración del motor, resisten el calor de las carcasas del motor y proporcionan la rigidez estructural necesaria para mantener la alineación de los rodamientos.
• Carcasas para cepillos de dientes y cuidado personal: donde los grados de PA6 para contacto con alimentos (que cumplen con las regulaciones de contacto con alimentos de la FDA o la UE) proporcionan carcasas seguras y duraderas con un excelente acabado superficial.

Aplicaciones textiles y de fibras

La fibra PA6, vendida con nombres comerciales como Perlon, representa una categoría de uso importante que está completamente separada de las aplicaciones de ingeniería extruidas y moldeadas por inyección mencionadas anteriormente. El hilo de filamento PA6 se hila por fusión en fibras con una resistencia a la tracción en el rango de 4–6 cN/dtex , con un alargamiento de rotura de entre el 20% y el 40%, propiedades que lo hacen adecuado para calcetería, lencería, ropa deportiva y textiles técnicos.

En aplicaciones textiles técnicas, las fibras PA6 se encuentran en cordones para neumáticos (a menudo combinados con cordones de acero en neumáticos de capas diagonales), cintas transportadoras, cuerdas y redes para aplicaciones marítimas y tejidos de filtración. El cordón para neumáticos PA6 se procesa con relaciones de estiramiento extremadamente altas para alinear las cadenas de polímero y lograr tenacidad superior. 8 cN/dtex , brindando la resistencia a la fatiga necesaria para ciclos de flexión repetidos en neumáticos.

El hilo para alfombras es otra aplicación importante de la fibra: la fibra para alfombras PA6 representa una parte significativa del mercado de alfombras residenciales y comerciales, compitiendo con la PA66 y el poliéster en términos de costo-rendimiento. Las alfombras de PA6 se pueden volver a fundir y volver a hilar al final de su vida útil, lo que ha impulsado el desarrollo de programas de recuperación y reciclaje de alfombras (en particular, el proceso Aquafil ECONYL®, que disuelve las alfombras de PA6 y las redes de pesca en monómero de caprolactama).

Aplicaciones médicas y de contacto con alimentos

Ciertos grados de PA6 están certificados para cumplir con el contacto con alimentos según el Reglamento de la UE 10/2011 o los reglamentos 21 CFR de la FDA. Estos grados se utilizan en componentes de equipos de procesamiento de alimentos: eslabones de cadenas transportadoras, rieles guía, superficies de tablas de cortar y piezas de bombas para el manejo de fluidos de grado alimenticio. El material se puede limpiar con vapor y desinfectantes estándar de calidad alimentaria.

En la fabricación de dispositivos médicos, la PA6 se utiliza para componentes no implantables: conectores de catéteres, mangos de instrumentos quirúrgicos, bandejas de esterilización y carcasas de equipos. Su capacidad para resistir ciclos repetidos de autoclave de vapor (121 °C, 134 °C), particularmente en grados reforzados con vidrio, lo hace más adecuado para el reprocesamiento que muchos otros termoplásticos de ingeniería. PA6 no se utiliza para dispositivos implantables debido a su susceptibilidad hidrolítica en condiciones fisiológicas durante períodos de tiempo prolongados.

Cómo seleccionar el grado PA6 adecuado

La familia de materiales PA6 cubre docenas de grados comerciales. Seleccionar el correcto requiere hacer coincidir el perfil de propiedad específico del grado con los requisitos de la aplicación. El siguiente marco cubre los puntos de decisión más comunes.

Un punto crítico que a menudo se pasa por alto: Los valores de la hoja de datos siempre están moldeados en seco a menos que se indique lo contrario. . Para cualquier cálculo estructural que involucre PA6 en un entorno del mundo real, use valores condicionados (50% de HR en equilibrio o completamente saturado, dependiendo de las condiciones de servicio). Diseñar sobre un módulo de tracción seco como moldeado y luego implementarlo en un ambiente húmedo puede resultar en deflexiones y tasas de fluencia sustancialmente más altas de lo previsto.

PA6 frente a PA66: comprensión de la diferencia práctica

PA6 y PA66 se confunden con frecuencia o se usan indistintamente en discusiones no técnicas. Son estructuralmente similares (ambas son poliamidas con una química de unidad repetida similar) pero difieren en aspectos clave que afectan la selección de materiales.

• Punto de fusión: El PA66 se funde a aproximadamente 260 °C frente a los 220 °C del PA6, lo que le da al PA66 una ventaja térmica en su forma sin relleno. Sin embargo, ambos alcanzan valores HDT similares cuando están fuertemente reforzados con vidrio.
• Absorción de humedad: PA6 absorbe ligeramente más humedad que PA66 en condiciones equivalentes, lo que se traduce en un cambio dimensional marginalmente mayor.
• Procesamiento: PA6 tiene una ventana de procesamiento más amplia y más baja, lo que facilita el moldeo de paredes delgadas y geometrías complejas. Su menor viscosidad en estado fundido a temperaturas de procesamiento también beneficia la impregnación de la fibra de vidrio durante la composición.
• Costo: La PA6 se sintetiza a partir de caprolactama, mientras que la PA66 utiliza ácido adípico y hexametilendiamina. El precio del mercado fluctúa, pero el PA6 suele ser 5-15% menos costoso por kilogramo, lo cual importa a escala.
• Reciclabilidad: La PA6 se puede despolimerizar nuevamente a monómero de caprolactama con altos rendimientos de recuperación, lo que respalda el reciclaje de circuito cerrado. La despolimerización de PA66 es técnicamente posible pero está menos desarrollada comercialmente a escala.

Para la mayoría de las aplicaciones por debajo de 150 °C de temperatura de servicio, los materiales PA6 GF funcionan de manera equivalente a PA66 GF a un costo menor. Por encima de 150 °C o en aplicaciones donde el hinchamiento por humedad es crítico, vale la pena evaluar PA66 o poliamidas de mayor rendimiento (PA46, PA6T/66).

Procesamiento de materiales PA6 y PA6 GF: consideraciones clave

Para aprovechar al máximo los materiales PA6 GF es necesario prestar atención a las condiciones de procesamiento que difieren algo de las de los termoplásticos básicos como el PP o el ABS.

Secado

PA6 es higroscópico y debe secarse antes de procesarse. Las condiciones de secado estándar son 80°C durante 4 a 6 horas en un secador deshumidificador (punto de rocío inferior a -30 °C) para reducir el contenido de humedad por debajo del 0,2 % para el moldeo por inyección. Un secado insuficiente provoca una degradación hidrolítica de las cadenas de polímero durante el procesamiento en estado fundido, lo que da como resultado una menor viscosidad, defectos de separación y propiedades mecánicas significativamente reducidas en la pieza moldeada.

Temperatura de fusión

Las temperaturas de fusión del moldeo por inyección para PA6 generalmente oscilan entre 240–280°C , dependiendo del espesor de la pared y la geometría de la pieza. Las temperaturas del molde de 60 a 90 °C promueven una buena cristalinidad y acabado superficial. Para los materiales PA6 GF, permanecer dentro de esta ventana también preserva la longitud de la fibra: una temperatura de fusión excesiva combinada con una velocidad agresiva del tornillo degrada las fibras y reduce el rendimiento mecánico.

Orientación de fibras y líneas de soldadura

Las fibras de vidrio en materiales PA6 GF se alinean preferentemente a lo largo de la dirección del flujo durante el moldeo por inyección. Esto crea propiedades anisotrópicas: la pieza es significativamente más rígida y resistente en la dirección del flujo que transversalmente. Las líneas de soldadura (donde se encuentran dos frentes de flujo) en piezas PA6 GF pueden tener una resistencia a la tracción tan baja como 30-50% del valor total porque las fibras se alinean paralelas a la línea de soldadura y se unen solo a través de la matriz polimérica. La ubicación de la puerta y el diseño de las piezas deben minimizar las líneas de soldadura en regiones de alta tensión.

Deformación y contracción

Los materiales PA6 GF se encogen diferencialmente: aproximadamente 0,3–0,7% en la dirección del flujo and 0,8–1,3% transversal al flujo para grados GF30. Esta contracción diferencial es el principal factor de deformación en piezas planas o semiplanas. La colocación de puertas y el diseño de piezas mediante simulación son esenciales para paneles planos y cubiertas fabricados con materiales PA6 GF.

Sostenibilidad y Reciclaje de PA6

PA6 se encuentra en una mejor posición que muchos polímeros de ingeniería desde una perspectiva de economía circular debido a su despolimerización. El proceso ECONYL® (Aquafil) recupera caprolactama de los desechos de PA6 posconsumo, incluidas alfombras, redes de pesca y desechos industriales, y la vuelve a polimerizar a PA6 de calidad virgen equivalente. Esta química de circuito cerrado ha sido validada a escala comercial, con más de 100.000 toneladas de residuos de PA6 habiendo sido procesados a través del sistema de regeneración ECONYL® al momento del informe reciente.

Para los materiales PA6 GF, el reciclaje es más complejo porque las fibras de vidrio no se pueden recuperar en su longitud original mediante el reciclaje mecánico estándar: el desgaste de la fibra durante el reprocesamiento reduce la longitud de la fibra y, por lo tanto, el rendimiento mecánico. Sin embargo, la PA6 GF25 o GF30 reciclada mecánicamente se puede reciclar para aplicaciones con menor contenido de fibra. El reciclaje químico para convertirlo en monómero trata el vidrio como un residuo que debe separarse, pero proporciona caprolactama no contaminada de la fracción de polímero.

Las rutas PA6 de base biológica están en desarrollo comercial. En teoría, la caprolactama puede derivarse de lisina o ciclohexano de origen biológico, aunque todavía no se produce PA6 comercial totalmente de origen biológico a una escala significativa. Varios productores han anunciado programas piloto dirigidos a 30-100 % de contenido de caprolactama de origen biológico en la próxima década, lo que reduciría sustancialmente la huella de carbono de la producción de PA6 en comparación con la ruta petroquímica actual.

Donde PA6 no es la opción correcta

Comprender los límites de PA6 es tan importante como conocer sus puntos fuertes. Hay aplicaciones en las que el PA6, incluso relleno de vidrio, es el material equivocado, independientemente del coste:

• Alta temperatura continua superior a 180°C: Incluso los materiales PA6 GF comienzan a perder propiedades mecánicas a temperaturas sostenidas superiores a 180°C. Las aplicaciones en este rango requieren poliamidas de alta temperatura (PA46, PA6T, PA9T) o polímeros de ingeniería sin poliamidas (PPS, PEEK).
• Ambientes ácidos fuertes: Los ácidos concentrados hidrolizan rápidamente los enlaces amida en PA6. Las aplicaciones en entornos químicos ácidos fuertes requieren PTFE, PVDF o polipropileno.
• Claridad óptica: La PA6 es semicristalina y, en el mejor de los casos, translúcida; no puede alcanzar la claridad óptica de materiales amorfos como el policarbonato o el PMMA.
• Alta precisión en ambientes húmedos: Para piezas que requieren tolerancias dimensionales inferiores a ±0,1 mm y que experimentarán ciclos de humedad, el hinchamiento higroscópico del PA6 suele ser descalificante. POM (acetal) o PBT son alternativas comunes.
• Dispositivos médicos implantables a largo plazo: PA6 no es biocompatible para aplicaciones implantables debido a la degradación hidrolítica y la posible lixiviación de monómeros.
