¿La poliamida 6 es cristalina o amorfa? Estructura PA6 explicada

La poliamida 6 es semicristalina: ni completamente cristalina ni completamente amorfa

La poliamida 6 (PA6), ampliamente conocida como Nylon 6 o policaprolactama, es una polímero termoplástico semicristalino . Esto significa que contiene simultáneamente dominios cristalinos (regiones donde las cadenas moleculares están dispuestas en patrones ordenados y repetitivos) y dominios amorfos, donde el empaquetado de cadenas permanece desordenado. No es completamente cristalino como un simple cristal de sal ni completamente amorfo como un vaso ordinario.

Esta microestructura de doble fase es la razón fundamental Poliamida 6 actúa como lo hace. La fracción cristalina le aporta resistencia y rigidez, mientras que la fracción amorfa aporta flexibilidad, resistencia al impacto y la capacidad de absorber pequeñas moléculas como el agua. Comprender el equilibrio entre estas dos fases es esencial para cualquiera que diseñe piezas, seleccione materiales o procese PA6 en contextos industriales o de ingeniería.

Un error común es pensar que la PA6 es "cristalina" o "amorfa" dependiendo de cómo se procese. En realidad, la proporción de cada fase cambia según las condiciones de procesamiento, el historial térmico y el contenido de humedad, pero ambas fases siempre están presentes hasta cierto punto en la poliamida 6 sólida. La PA6 enfriada por enfriamiento puede tener un índice de cristalinidad tan bajo como un pequeño porcentaje, mientras que el material enfriado o recocido lentamente puede alcanzar alrededor del 35 %. Ninguno de los extremos produce un material que sea puramente una fase u otra.

Lo que realmente significa semicristalino en el contexto de PA6

Cuando los científicos de polímeros describen un material como semicristalino, se refieren a una microestructura específica a escala nanométrica. En estado sólido, la poliamida 6 se organiza en pilas de laminillas cristalinas (regiones ordenadas delgadas en forma de placas de aproximadamente 5 a 15 nm de espesor) separadas por regiones intermedias amorfas. Estas pilas de láminas forman superestructuras esféricas más grandes llamadas esferulitas, que pueden observarse bajo microscopía de luz polarizada y son características de los polímeros semicristalinos cristalizados en fusión.

La fuerza impulsora detrás de la cristalización en PA6 es la formación de enlaces de hidrógeno intermoleculares entre los grupos amida (–CO–NH–) a lo largo de cadenas poliméricas adyacentes. Estos enlaces, más fuertes que las interacciones de van der Waals pero más débiles que los enlaces covalentes, bloquean las cadenas en disposiciones paralelas y crean la ventaja energética que hace que la cristalización sea termodinámicamente favorable. Sin embargo, las largas cadenas enredadas no pueden reorganizarse completamente durante la solidificación. Una fracción significativa siempre permanece atrapada en configuraciones desordenadas, formando la fase amorfa.

La diferencia de densidad entre las dos fases refleja su diferencia estructural: la fase cristalina de PA6 tiene una densidad de aproximadamente 1,24 g/cm³, mientras que la fase amorfa tiene una densidad de aproximadamente 1,08 g/cm³ — una brecha de aproximadamente el 15%. Por lo tanto, medir la densidad aparente de una muestra de PA6 es un método indirecto utilizado para estimar su grado de cristalinidad, aunque técnicas más precisas como la calorimetría diferencial de barrido (DSC) y la dispersión de rayos X de gran ángulo (WAXS) son estándar en la práctica de laboratorio.

Fundamentalmente, las regiones amorfas en PA6 no son todas idénticas. Los investigadores distinguen entre una fracción amorfa móvil (MAF), cadenas que son libres de sufrir un movimiento segmentario cooperativo por encima de la temperatura de transición vítrea, y una fracción amorfa rígida (RAF). El RAF consta de segmentos de cadena que están geométricamente limitados por su proximidad a las superficies de las laminillas cristalinas, lo que les confiere una movilidad restringida incluso por encima de la temperatura de transición vítrea en masa. La presencia de un RAF sustancial en PA6 significa que los modelos simples de dos fases subestiman significativamente la complejidad estructural del material.

Las dos formas cristalinas principales de la poliamida 6: alfa y gamma

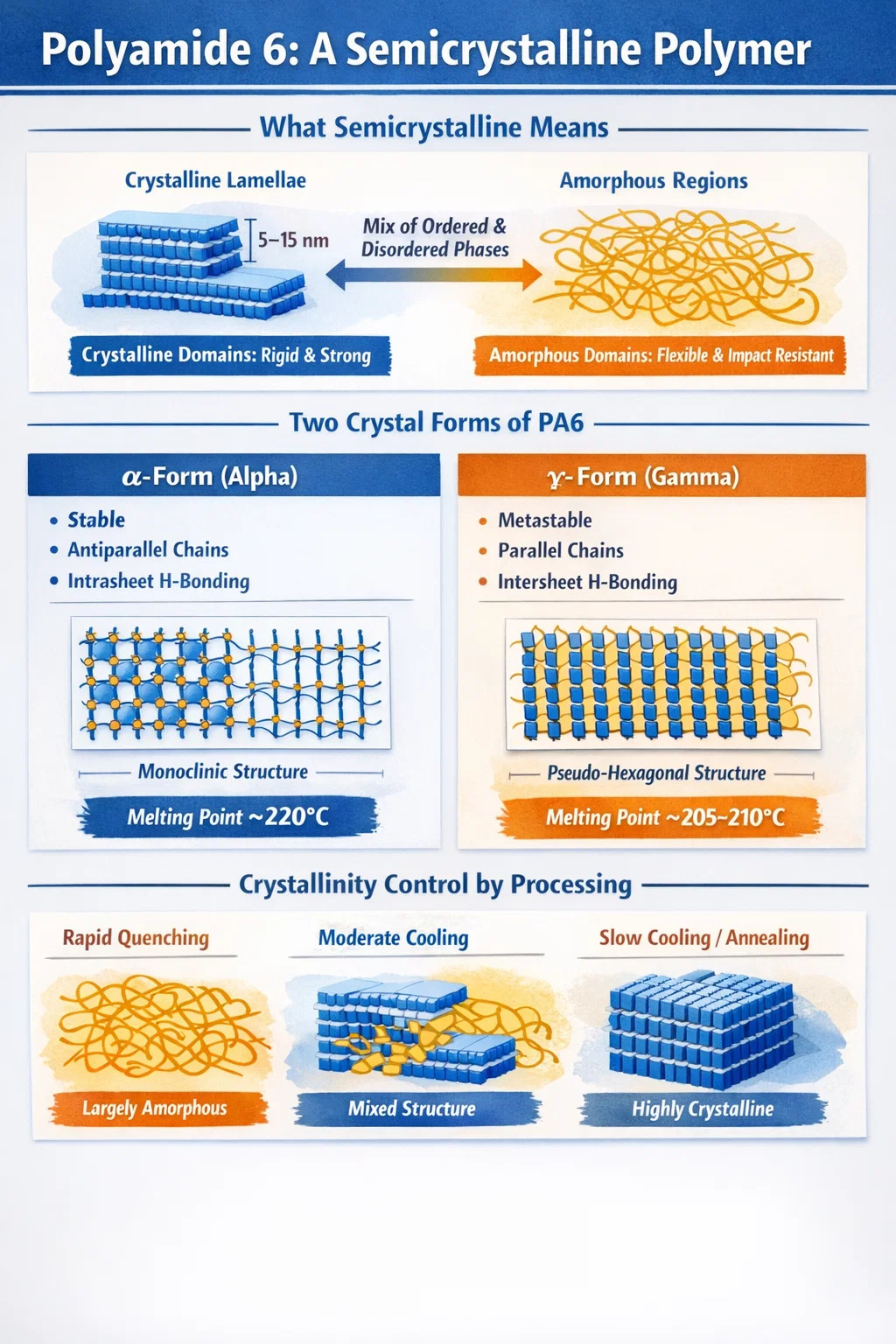

La poliamida 6 no cristaliza en una única estructura cristalina. Exhibe polimorfismo cristalino, lo que significa que puede formar diferentes estructuras cristalinas, llamadas polimorfos, dependiendo de cómo se procese. Los dos polimorfos principales son la forma alfa (α) y la forma gamma (γ), cada una con disposiciones atómicas y consecuencias mecánicas distintas.

Forma de cristal alfa (α)

La forma α es el polimorfo termodinámicamente estable de la poliamida 6. Tiene una celda unitaria monoclínica en la que las cadenas de polímero adyacentes corren de forma antiparalela entre sí. Los enlaces de hidrógeno en la forma α ocurren principalmente dentro de láminas planas, los llamados enlaces de hidrógeno intrahoja, produciendo una estructura bien organizada y energéticamente favorable. La forma α se funde a aproximadamente 220 °C y se ve favorecida cuando la PA6 cristaliza en condiciones de enfriamiento lento (típicamente a velocidades de enfriamiento inferiores a aproximadamente 8 °C por segundo) o después de un recocido por encima de 150 °C. Su mayor grado de orden estructural corresponde a un módulo de Young más alto en comparación con la forma γ.

Forma de cristal gamma (γ)

La forma γ, a veces descrita como pseudohexagonal o mesofase, es un polimorfo metaestable que predomina cuando la PA6 se procesa a velocidades de enfriamiento más rápidas (entre aproximadamente 8 °C/s y 100 °C/s), como durante el hilado en fusión para obtener fibras o el moldeo por inyección con moldes fríos. En la forma γ, las cadenas corren paralelas en lugar de antiparalelas, y los enlaces de hidrógeno son de naturaleza entre láminas y se producen entre láminas adyacentes unidas por enlaces de hidrógeno. La forma γ queda atrapada cinéticamente y puede convertirse a la forma α tras el recocido o la exposición a agua caliente. En los nanocompuestos de PA6/arcilla, la forma γ también se ve favorecida consistentemente debido a la influencia nucleante de las plaquetas de arcilla.

Qué significa este polimorfismo en la práctica

Para ingenieros y procesadores, el polimorfismo cristalino en PA6 no es un concepto académico abstracto. Una pieza moldeada de PA6 producida con un molde frío y un tiempo de ciclo rápido contendrá predominantemente cristales en forma γ, mientras que la misma resina moldeada con un molde caliente y un enfriamiento lento contendrá más cristales en forma α. Las propiedades mecánicas resultantes (rigidez, resistencia a la fatiga, estabilidad dimensional) diferirán considerablemente entre estas dos piezas, aunque estén hechas del mismo grado de poliamida 6. Por lo tanto, controlar las velocidades de enfriamiento y las temperaturas del molde es una de las principales herramientas para ajustar la microestructura de las piezas terminadas de PA6.

Rango de cristalinidad típico de PA6 y por qué es relativamente bajo

Un aspecto de la microestructura de la poliamida 6 que sorprende a muchos ingenieros es lo baja que es su cristalinidad en comparación con polímeros cristalizables más simples como el polietileno. La PA6 cristalizada en estado fundido normalmente logra una índice de cristalinidad del 35% o menos , dependiendo de las condiciones de procesamiento y el historial térmico. Esto significa que incluso en las condiciones de enfriamiento lento más favorables, la mayor parte del material en volumen permanece amorfo.

La razón de esta cristalinidad sorprendentemente baja reside en la topología de la cadena de PA6 en la masa fundida solidificada. A diferencia del polietileno, que tiene cadenas relativamente simples y flexibles capaces de plegarse por reentrada adyacente de manera eficiente, las cadenas de PA6 se caracterizan por fuertes enlaces de hidrógeno entre cadenas que dificultan los movimientos cooperativos de la cadena necesarios para una cristalización eficiente. Además, las largas cadenas de polímeros entrelazadas no pueden reorganizarse rápidamente a partir de sus configuraciones de espirales aleatorias en la masa fundida. Un modelo estructural ampliamente aceptado para poliamidas cristalizadas en fusión describe que las cadenas forman numerosos bucles de reentrada largos y no adyacentes junto con cadenas de unión intercristalinas que conectan diferentes laminillas cristalinas. Esta estructura de bucle desordenado genera naturalmente una gruesa capa amorfa entre las laminillas cristalinas; en PA6, la capa intermedia amorfa suele tener aproximadamente el doble del grosor de las laminillas cristalinas.

En comparación, la cristalinidad de los monocristales de PA6 cultivados en solución (donde las cadenas tienen mucho más tiempo y libertad para reorganizarse) puede ser mucho mayor, pero esto no es representativo de la PA6 comercial en ningún escenario de procesamiento práctico. La PA6 real moldeada por inyección, extruida o hilada con fibra siempre contiene una fracción amorfa sustancial.

El enfriamiento rápido de PA6 (por ejemplo, sumergir rápidamente una muestra recién derretida en agua helada) puede producir material con una cristalinidad extremadamente baja, acercándose a un estado casi completamente amorfo. Esta PA6 apagada puede posteriormente sufrir una cristalización en frío al recalentarse por encima de su temperatura de transición vítrea de aproximadamente 50 a 55 °C, transformándose de predominantemente amorfa a semicristalina. Este comportamiento es fácilmente observable en experimentos de DSC, donde aparece una exotermia de cristalización en frío durante un escaneo de calentamiento de PA6 enfriada por enfriamiento rápido.

Cómo las condiciones de procesamiento controlan la estructura cristalina de la poliamida 6

Debido a que la Poliamida 6 es semicristalina con una microestructura sensible y variable, las condiciones bajo las cuales se procesa determinan profundamente las propiedades de la pieza final. Este es uno de los aspectos más importantes en la práctica al trabajar con PA6 como material de ingeniería.

Tasa de enfriamiento

La velocidad de enfriamiento es la variable dominante que controla tanto el grado de cristalinidad como la distribución de polimorfos en PA6 moldeada por inyección y extruida. A velocidades de enfriamiento inferiores a aproximadamente 8 °C por segundo, la forma α es la fase cristalina dominante. Entre aproximadamente 8°C/s y 100°C/s, predomina la forma γ. A velocidades de enfriamiento muy altas, como las que se logran en el enfriamiento rápido, la cristalización se suprime en gran medida y se obtiene PA6 predominantemente amorfa. En el moldeo por inyección práctico, la piel exterior de una pieza moldeada (que se enfría más rápido contra la pared fría del molde) normalmente contiene más material amorfo o en forma γ, mientras que el núcleo (que se enfría más lentamente) contiene más cristales en forma α. Esto crea un gradiente de morfología de piel-núcleo en toda la sección transversal de la pieza.

Temperatura del molde

La temperatura del molde tiene un impacto directo sobre la cristalinidad. Las temperaturas más altas del molde (para PA6, normalmente entre 60 y 100 °C) ralentizan el enfriamiento de la superficie de la pieza en relación con su núcleo, promueven una mayor cristalinidad general y favorecen el desarrollo de cristales en forma α. Las temperaturas más bajas del molde reducen la cristalinidad pero pueden simplificar el desmolde. Una consecuencia práctica es que las piezas de PA6 de mayor cristalinidad muestran una mejor estabilidad dimensional en servicio, ya que se reduce la cristalización secundaria que ocurre después del moldeo, pero pueden requerir tiempos de ciclo más largos para garantizar una cristalización adecuada antes de la expulsión.

recocido

El recocido de piezas de poliamida 6 (manteniéndolas a una temperatura elevada por debajo del punto de fusión, normalmente entre 140 y 180 °C) promueve la conversión de cristales de forma γ a la forma α más estable y aumenta el grado general de cristalinidad a través de la cristalización secundaria. El recocido también tiende a espesar las laminillas cristalinas existentes y a reducir las tensiones internas. Los ingenieros frecuentemente recocen componentes de PA6 destinados a servicios o aplicaciones de alta temperatura donde la estabilidad dimensional a lo largo del tiempo es crítica.

Contenido de humedad durante el procesamiento

El agua juega un doble papel en el procesamiento de PA6. Durante el procesamiento de la masa fundida, la humedad actúa como un plastificante que reduce la viscosidad de la masa fundida y, en niveles elevados, puede provocar una degradación hidrolítica de la longitud de la cadena. En estado sólido, el agua absorbida rompe los enlaces de hidrógeno entre cadenas en la fase amorfa, plastificando esas regiones, reduciendo la resistencia a la tracción y la rigidez y disminuyendo la temperatura de transición vítrea efectiva. La fase cristalina es esencialmente impermeable al agua: la absorción de humedad se produce completamente a través de las regiones amorfas de la estructura de PA6. Esta es la razón por la que los grados de PA6 más cristalinos absorben menos agua y muestran una mejor estabilidad dimensional en condiciones húmedas que los grados menos cristalinos.

Propiedades térmicas clave vinculadas a la naturaleza semicristalina de PA6

La microestructura semicristalina de la poliamida 6 es directamente responsable de varias de sus características térmicas más importantes, que la distinguen marcadamente tanto de los polímeros totalmente amorfos como de los materiales puramente cristalinos.

• Punto de fusión: Debido a que la PA6 tiene dominios cristalinos, tiene un verdadero punto de fusión: aproximadamente 220 °C para la forma α. Los polímeros totalmente amorfos no se funden; sólo se ablandan progresivamente. La brusca transición de fusión del PA6 es una característica definitoria de un material semicristalino y es la razón por la que el PA6 puede procesarse en estado fundido a temperaturas bien definidas.
• Temperatura de transición vítrea (Tg): La fase amorfa de PA6 sufre una transición vítrea aproximadamente a 50-55°C en estado seco. Por debajo de esta temperatura, las cadenas amorfas se congelan en estado vítreo; por encima, se vuelven gomosos. La Tg cae significativamente en presencia de humedad absorbida (hasta alrededor de 0 °C o menos en saturación total) porque el agua plastifica los dominios amorfos.
• Temperatura de deflexión del calor (HDT): PA6 conserva una rigidez significativa hasta cerca de su punto de fusión porque la fase cristalina actúa como una red física de entrecruzamiento por encima de Tg. Esto contrasta con los polímeros totalmente amorfos, que pierden rigidez rápidamente por encima de su Tg. La HDT de PA6 no reforzada en condiciones de prueba estándar suele estar en el rango de 55 a 65 °C; con refuerzo de fibra de vidrio, se eleva a 200°C o más.
• Transición brillante: PA6 también sufre una transición de estado sólido llamada transición Brill a aproximadamente 160 ° C en material no confinado. Por encima de esta temperatura, el cristal monoclínico en forma α pasa a una fase de mayor simetría con enlaces de hidrógeno más desordenados. Esta transición tiene implicaciones para la ventana de procesamiento y el comportamiento térmico de PA6 a temperaturas de servicio elevadas.

Cómo la estructura semicristalina determina el rendimiento mecánico del PA6

El comportamiento mecánico de la Poliamida 6 es consecuencia directa de su microestructura semicristalina de dos fases. Comprender esta conexión ayuda a explicar tanto sus fortalezas como sus limitaciones en las aplicaciones de ingeniería.

Las laminillas cristalinas sirven como enlaces cruzados físicos o dominios de refuerzo que proporcionan rigidez y resistencia. Las cadenas amorfas entre y alrededor de las laminillas, particularmente las cadenas de unión intercristalinas que se extienden entre laminillas adyacentes, soportan tensión durante la deformación y contribuyen a la tenacidad y la ductilidad. Esta arquitectura es responsable del comportamiento característico de doble rendimiento observado en las pruebas de tracción de PA6 a temperatura ambiente: un rendimiento inicial con deformaciones bajas (aproximadamente 5-10%) asociado con la deformación de los dominios amorfos, seguido de un segundo rendimiento con deformaciones más altas asociadas con la rotura de las laminillas cristalinas.

Una mayor cristalinidad en PA6 generalmente se correlaciona con una mayor rigidez, mayor resistencia a la tracción y mejor resistencia a la fluencia, pero a costa de una menor resistencia al impacto y alargamiento a la rotura. La PA6 de menor cristalinidad (por ejemplo, la PA6 producida con enfriamiento rápido) tiende a ser más resistente y dúctil. Esta compensación es una característica clásica de los polímeros semicristalinos y brinda a los procesadores y compuestos de PA6 una libertad considerable para ajustar las propiedades para aplicaciones específicas ajustando la cristalinidad a través de las condiciones de procesamiento o agentes de nucleación.

En comparación con su pariente cercano PA66 (Nylon 6,6), el PA6 es ligeramente menos cristalino en condiciones de procesamiento equivalentes. Esto le da a la PA6 un punto de fusión algo más bajo (~220°C frente a ~260°C para la PA66), una mejor procesabilidad a temperaturas más bajas y un rendimiento de impacto ligeramente mejor, mientras que la PA66 ofrece una resistencia al calor y una rigidez marginalmente mejores a temperaturas elevadas. Ambos son semicristalinos; la diferencia radica en el grado de cristalinidad y perfección del cristal más que en la naturaleza cristalina/amorfa fundamental de los materiales.

Poliamida 6 frente a poliamidas amorfas: una distinción clara

Vale la pena hacer una distinción explícita entre la poliamida 6 y la clase de materiales conocidos como poliamidas amorfas, ya que ambos pertenecen a la familia de las poliamidas pero tienen estructuras y propiedades fundamentalmente diferentes.

PA6 es, como se comenta a lo largo de este artículo, una poliamida semicristalina. Por el contrario, las poliamidas amorfas, como los copolímeros PA 6I/6T (copolímeros de hexametilendiamina con ácidos isoftálico y tereftálico), están diseñadas para evitar la cristalización por completo mediante la incorporación de una estructura molecular irregular, generalmente mediante copolimerización con monómeros de diferente geometría. Las unidades isoftálicas en PA 6I/6T, por ejemplo, introducen torceduras en la cadena que impiden el empaquetamiento regular y suprimen cualquier orden cristalino, produciendo un material completamente amorfo.

Las consecuencias prácticas de esta diferencia son significativas. Las poliamidas amorfas son transparentes (porque no existen dominios cristalinos que dispersen la luz), tienen una baja contracción del molde y una excelente estabilidad dimensional. Sin embargo, carecen de la rigidez a alta temperatura que confiere la cristalinidad en PA6, y su temperatura de servicio está limitada por su temperatura de transición vítrea en lugar de por un punto de fusión. La PA6, con su estructura semicristalina, es opaca o translúcida, muestra una mayor contracción en el molde y tiene un punto de fusión distinto, pero conserva rigidez y resistencia muy por encima de su Tg debido a la fase cristalina.

Esta distinción es importante a la hora de seleccionar materiales. Para aplicaciones que requieren claridad óptica, tolerancias dimensionales estrictas y amplia resistencia química en ambientes de temperatura moderada, pueden preferirse las poliamidas amorfas. Para aplicaciones de ingeniería estructural que requieren alta rigidez, resistencia al desgaste y rendimiento cercano a los 200 °C, la PA6 semicristalina es la opción más adecuada.

Métodos utilizados para medir la cristalinidad en PA6

Debido a que el grado de cristalinidad de la poliamida 6 varía con el historial de procesamiento y afecta directamente las propiedades, medirlo con precisión es prácticamente importante. Para este fin se utilizan habitualmente varias técnicas analíticas.

• Calorimetría diferencial de barrido (DSC): El método más común. El calor de fusión medido durante la fusión de una muestra de PA6 se compara con el calor de fusión teórico de PA6 100 % cristalina (aproximadamente 241 J/g para la forma α). La relación da el índice de cristalinidad. Surgen complicaciones porque la PA6 puede sufrir cristalización en frío o transiciones polimórficas durante el escaneo de calentamiento DSC, lo que requiere un análisis cuidadoso.
• Dispersión de rayos X de gran angular (WAXS): Proporciona información estructural directa sobre las fases cristalinas presentes. Los picos de difracción agudos corresponden a reflejos cristalinos; un halo amplio corresponde a la contribución amorfa. La integración de las intensidades relativas permite calcular el índice de cristalinidad y la identificación del contenido de fase α frente a γ.
• Medición de densidad: Debido a que la PA6 cristalina y amorfa tienen densidades significativamente diferentes (1,24 g/cm³ frente a 1,08 g/cm³), medir la densidad de una muestra y aplicar una regla de mezcla de dos fases proporciona una estimación de la cristalinidad. Esto es simple pero menos preciso que DSC o WAXS.
• Espectroscopía FTIR: Las bandas de absorción infrarroja asociadas con fases cristalinas específicas permiten el análisis semicuantitativo. Para PA6, se utilizan bandas de absorción características a 974 cm⁻¹, 1030 cm⁻¹ y 1073 cm⁻¹ para distinguir y cuantificar el contenido de las fases cristalinas α y γ.

Cada técnica tiene sus propias fortalezas, limitaciones y suposiciones. Para el control de calidad de rutina, DSC es el más utilizado debido a su velocidad y accesibilidad. Para una caracterización estructural detallada, especialmente cuando las proporciones relativas de las fases α y γ son importantes, WAXS combinado con DSC proporciona la imagen más completa.

Implicaciones prácticas para el diseño, el procesamiento y la selección de materiales

Para los ingenieros y selectores de materiales, comprender que la poliamida 6 es semicristalina (en lugar de simplemente etiquetarla como "cristalina" o "amorfa") tiene consecuencias directas y concretas sobre cómo se deben diseñar, procesar y utilizar los componentes.

Primero, las piezas de PA6 continúan cristalizando lentamente después de salir del molde. Esta cristalización posterior al molde provoca cambios dimensionales (generalmente contracción) que pueden afectar el ajuste y la función de la pieza. Los componentes de PA6 de alta precisión a menudo requieren protocolos controlados de recocido o acondicionamiento para completar la cristalización en un ambiente controlado antes de ensamblarse. Sin este paso, puede ocurrir una desviación dimensional en servicio, particularmente en los primeros cientos de horas de uso a temperaturas elevadas.

En segundo lugar, el acondicionamiento de la humedad de las piezas de PA6 es una práctica estándar antes de las pruebas de propiedades mecánicas y antes de su uso en muchas aplicaciones. La PA6 seca y recién moldeada tiene propiedades que difieren considerablemente de la PA6 acondicionada con humedad porque el agua absorbida plastifica la fase amorfa. Las hojas de datos de propiedades publicadas para los grados PA6 generalmente informan valores tanto para el estado seco como moldeado (DAM) como para el estado condicionado por humedad (generalmente 50 % de acondicionamiento de humedad relativa), y las diferencias pueden ser sustanciales. La resistencia al impacto y el alargamiento a la rotura aumentan con la absorción de humedad, mientras que la resistencia a la tracción, la rigidez y la dureza disminuyen.

En tercer lugar, el refuerzo de fibra de vidrio cambia el comportamiento de cristalización de PA6. Las fibras de vidrio actúan como sitios de nucleación heterogéneos que aceleran la cristalización y cambian la temperatura de cristalización a valores más altos. La matriz de PA6 resultante en compuestos rellenos de vidrio tiende a ser más cristalina y más finamente estructurada que la PA6 pura en condiciones de enfriamiento equivalentes, lo que contribuye a mejorar la rigidez y la estabilidad dimensional de los grados de poliamida 6 reforzada con vidrio.

En cuarto lugar, la elección entre PA6 y PA66 para una aplicación determinada a menudo se reduce a diferencias sutiles en sus estructuras semicristalinas. PA66, con su estructura de cadena más simétrica y su mayor tendencia a cristalizar, logra una cristalinidad ligeramente mayor y tiene un punto de fusión aproximadamente 40 °C más alto que PA6. Esto hace que PA66 sea más adecuado para aplicaciones a temperaturas cercanas a los 200 °C y superiores. La temperatura de procesamiento más baja de PA6, su mejor acabado superficial y su mayor facilidad de procesamiento (en parte debido a su menor tasa de cristalización y contracción) lo hacen preferido para muchas aplicaciones de moldeo por inyección de precisión y para la producción de fibra.
